方案概述

手持式紅外額溫槍可以實現非接觸近距離測量人體的體溫.在特殊情況下.為了避免直接接觸人體。

防止交叉感染,在很多地方都需要用到手持式紅外額溫槍。立超電子提供的手持式紅外額溫槍方案快

速準確,測量范圍更廣。

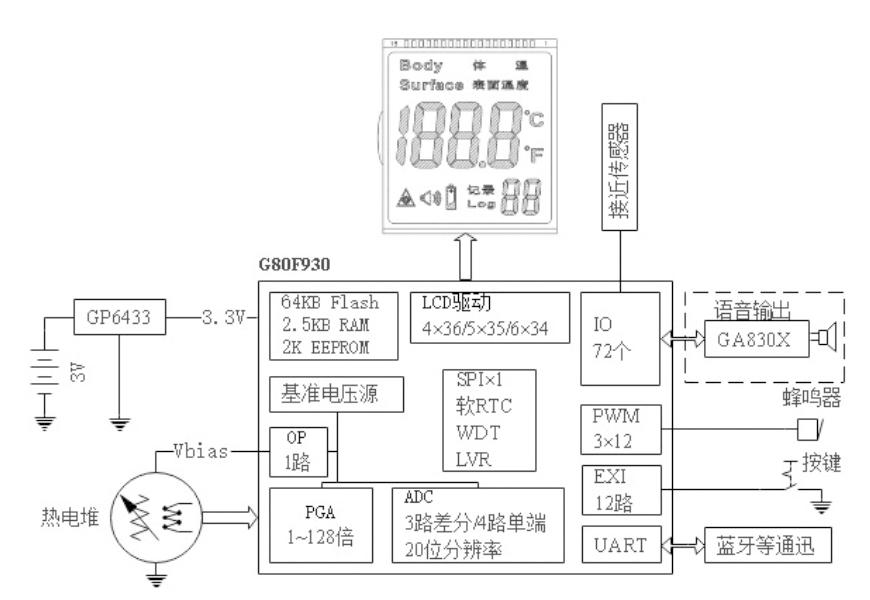

系統框架


方案優勢

1.內置20位E- 0ADC(支持3路差分輸入或4路單端輸入),內置增益可調的高阻抗輸入放大電路(PGA) .高精度低溫漂的基準電壓源、LCD驅

動、模擬放大器(OP) 可以直接對紅外熱反堆進行溫度測量。

2.內置PWM模塊實現無源蜂鳴器頻率驅動。內置多達12路的外部中斷(EX) 輸入,實現按鍵將機器從低耗狀態喚醒。內置的UARTO于將測量

數據上傳到PC或云端,方便用戶進行云端健康分析。

3.高達64KB的FL ASH, 2.5KB的RAM完全滿足額溫槍的軟件需求。內置2KB的EEPROM用于對測量記錄的存儲,方便用戶查詢體溫趨勢。

4.內置WDT. LVR、SCM等 系統可靠性外圍部件.使您設計的產品更加穩定可靠。

5.內置JTAG調試單元,開發更便捷。

選型手冊

型號
供電電壓(V)FLASHRAM最快主頻(Hz)GPIOLCD基準輸出(V)ADC其他封裝
G80F9303.0~5.564K2560B48M734×36 5×35 6×342.7V 3.3V差分 3×20 單端 4×20(NR=16)PWM PGA OP UART USB SPILQFP80
