G80F935

G80F93X是一顆低功耗高性能8位單片機，片內集成7816協議、LCD驅動、實時時鐘和加強8051核等功能。

G80F93X內嵌加強8051核，具有高速高效率特性。在同樣振蕩頻率下，較之傳統的8051芯片它具有運行更快速的優越特性。保留了標準8051芯片的大部分特性。這些特性包括內置256字節RAM，2個16位定時器/計數器，1個UART。此外，G80F93X還集成了外部3840字節RAM，可兼容8052芯片的16位定時器/計數器(Timer2)和適合于程序的128K字節Flash，INT4等。

G80F93X不僅集成了如EUART、IR等標準通訊模塊，此外還集成了實時時鐘、LCD驅動器、LED驅動器、溫度傳感器、7816協議、SPI、ADC等模塊。

為了達到高可靠性和低功耗，G80F93X內建RC時鐘，LCD驅動器，看門狗定時器，低電壓復位功能和低電壓檢測功能。

此外G80F93X還提供了2種低功耗省電模式。

注：G80F935無7618協議。

特性

• 基于8051指令流水線結構的8位單片機

• Flash ROM: 128K字節

• RAM: 內部256字節, 外部3840字節

• 工作電壓: 2.0V - 5.5V

• 振蕩器:

晶體諧振器: 32.768kHz

內部振蕩器: 內建 PLL=8.192MHz

內部振蕩器: 內建 RC =128kHz

內部振蕩器: 內建 RC =12MHz

• 55個CMOS雙向I/O管腳

• I/O內建輸入口上拉電阻

• 4個16位定時器/計數器T0,T1,T2和T3

• 中斷源：

- 定時器0,定時器1,定時器2,定時器3

- 外部中斷4

- EUART0,EUART1,EUART2

- RTC, LPD

- ADC/TPS, PWM, SPI

• 2通道12位模數轉換器(ADC)，內建比較功能

• SPI接口

• EUART0, EUART1 (內建 IR), EUART2,EUART3

• 集成溫度傳感器(0.5 度)

• 實時時鐘(調整精度 0.127PPM),

支持外部時鐘源輸入

• 2路12位PWM

• LCD驅動器(電阻型)：

-4 * 27段 (1/4占空比，1/3偏壓)

-6 * 25段 (1/6占空比，1/4偏壓)

-8 * 23段 (1/8占空比，1/4偏壓)

• 內建低電壓檢測功能 (LPD)

• 內建低電壓復位功能(LVR) (代碼選項)

LVR電壓1：2.1V

LVR電壓2：4.1V

• 看門狗定時器(WDT)

• 內建振蕩器預熱計數器

• CPU機器周期：

一個振蕩周期

• 支持省電運行模式：

- 空閑模式

- 掉電模式

• 低功耗

• 3字節可讀識別碼

• 封裝：LQFP64

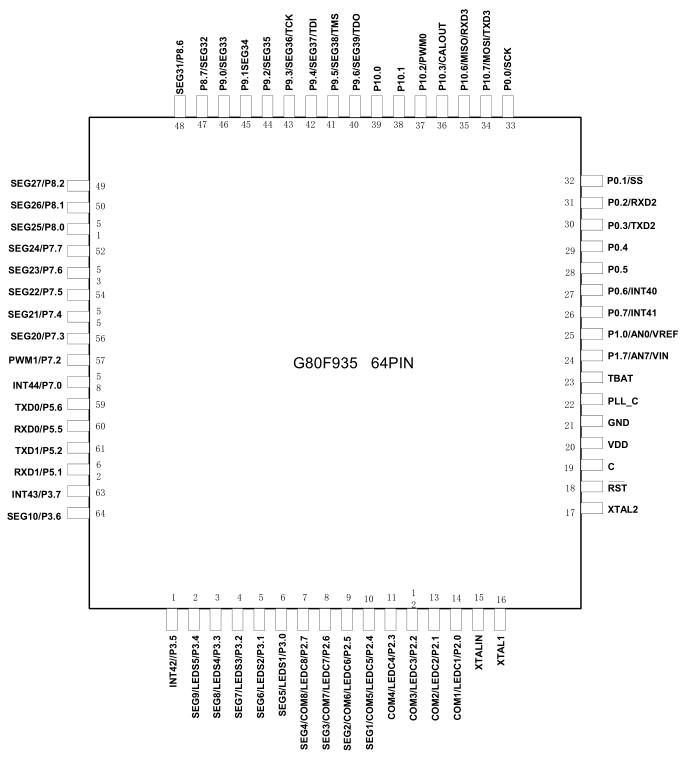

引腳圖
