G80F510是一種高速高效率8051兼容單片機。在同樣振蕩頻率下，較之傳統的8051芯片它具有運行更快速，性能更優越的特性。
G80F510保留了標準8051芯片的大部分特性，包括內置256字節RAM，3個UART和外置中斷INT0、INT1、INT2、INT3、INT4。此外，G80F510集成了3968字節的外部RAM和適合于程序與數據的64K字節Flash。
G80F510不僅集成了如EUART、TWI、SPI等標準通訊模塊，還集成了LCD驅動器（內建LCD電壓穩定電路、電容型偏壓電路和電阻型偏壓電路）、24位Σ-Δ模數轉換器模塊（ADC1）、可編程增益放大器（PGA）、運算放大器（OP）、12位模數轉換器模塊（ADC2）、脈寬調制模塊（PWM）接口、CRC、LCM模塊等。
為了達到高可靠性和低功耗，G80F510集成了看門狗定時器，低電壓復位功能以及系統時鐘監控功能。此外G80F510還提供了2種低功耗省電模式。
基于8051指令流水線結構的8位單片機
FLASH ROM：64K字節
RAM：內部256字節，外部3968字節
類EEPROM：最大4096字節（代碼選項）
工作電壓：VDD = 2.0~3.6V
振蕩器（代碼選項）：
- 晶體諧振器：32.768kHz
- 晶體振蕩器：2MHz~16MHz
- 陶瓷振蕩器：2MHz~16MHz
- 內部RC振蕩器：20MHz (±1%，-40℃~85℃)
- 內部RC振蕩器：128kHz (±10%，-40℃~85℃)
最多56個CMOS雙向I/O管腳
- I/O內建上拉電阻（30kΩ）
- 4個大電流驅動I/O口（代碼選項）
1個16位定時器/計數器T3
4個16位可編程計數器陣列PCA0~PCA3，各含2個比較/捕捉單元
內建低功耗RTC
中斷源：
- 定時器3，PCA0~3，RTC
- 外部中斷0，1，2，3，4
- PWM0~2，EUART0~2，CRC，LPD
- ADC1，ADC2，SCM，SPI，TWI
內建數字邏輯可配置模塊（LCM）
3路增強型自帶波特率發生器的UART（COMS/TTL）
3路12位PWM
LCD驅動器（支持電容和電阻型）
- 4x28段，1/4占空比，1/3偏置
- 5x27段，1/5占空比，1/3偏置
- 6x26段，1/6占空比，1/3偏置
內建Charge Pump（VDDCP）
- 輸入電壓： 2.0V~3.6V
- 輸出電壓：3.3V~4.0V
內建模擬電路電源穩壓器（VDDR）
- 輸出電壓：2.7V
內建24位Σ-Δ模數轉換器（ADC1）
- 24位數據輸出，18位有效分辨率
- 2路差分輸入
內建可編程增益放大器（PGA）
- 1X~128X，相對增益誤差±1%
內建運算放大器（OP）
內建12位模數轉換器（ADC2）
- 13通道輸入
SPI接口（主/從模式）
TWI接口（主/從模式）
內建低電壓復位功能（LVR）（代碼選項）
- LVR電壓1：2.8V
- LVR電壓2：2.1V
CPU機器周期：1個振蕩周期
看門狗定時器（WDT）
預熱計數器
低功耗工作模式：
- 空閑模式
- 掉電模式
封裝：

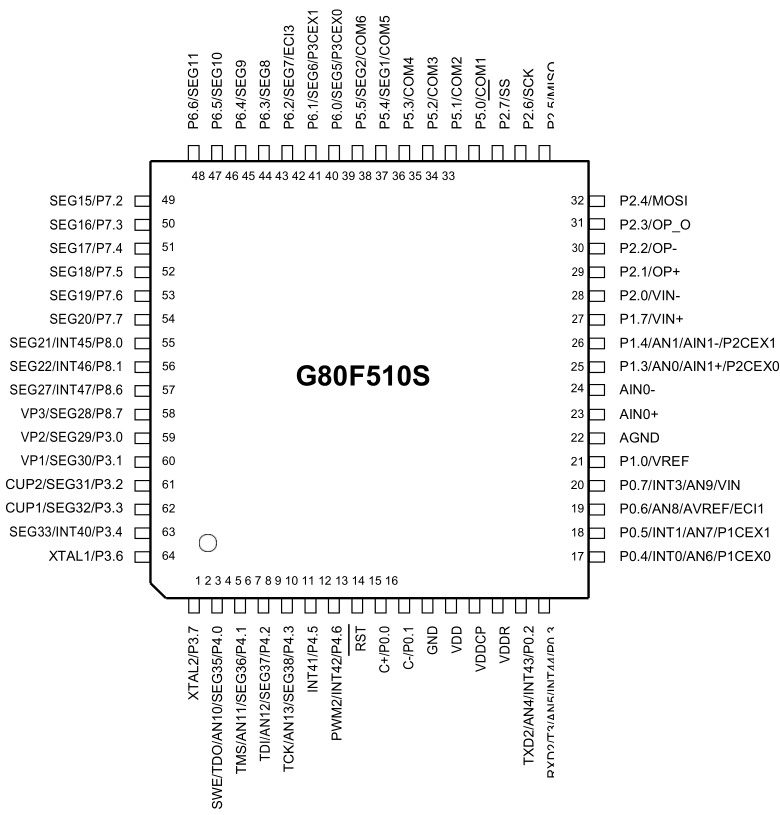

- LQFP64 (7X7)
- QFN48 (6X6)
訂購型號 | Flash | RAM | EEPROM | I/O | 定時器 | 接口 | 外圍 | 溫度范圍(℃) | 封裝 | |||||||||
Timer | WDT | UART | TWI | SPI | LCD | ADC1 | ADC2 | PWM | PCA | EXI | 其他 | |||||||
G80F510S | 64K | 4224B | 4096 | 56 | 1*16 | 1 | 3 | 1 | 1 | 4*28 5*27 6*26 | 2路差分 | 13*12 | 3*12 | 4 | 12 | OP,PGA, LCM,CRC LVR,LPD | -40~105 | LQFP64 |
